Глоссарий элементов коррексов

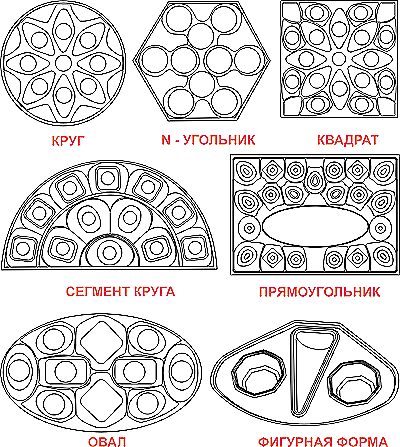

ФOPMA ИЗДЕЛИЯ повторяет форму коробки и соответствует различным геометрическим фигурам и их сочетаниям

Форма изделия повторяет форму коробки и соответствует различным геометрическим фигурам и их сочетаниям

Линия реза. Рамка изделия. Отбортовка. ЛИНИЯ РЕЗА – линия ограничения элементов коррекса (№1)
РАМКА ИЗДЕЛИЯ - элемент жесткости конструкции коррекса (№2)
ОТБОРТОВКА – элемент завышения рамки над свободной поверхностью коррекса (№3)

ЯЧЕЙКА
Форма ячейки определяется формой кондитерского изделия. В исключительных случаях предлагается универсальная форма ячейки, предназначенная для разной формы конфет (например, в квадратную ячейку могут укладываться конфеты квадратной и круглой формы)

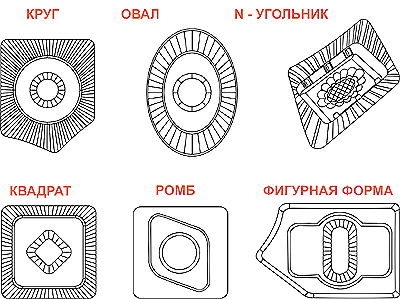

ФОРМА ЯЧЕЙКИ

Форма ячейки

ФОРМИРОВАНИЕ РАЗВАЛА

Формирование развала ячейки коррекса РАЗВАЛОМ ЯЧЕЙКИ называется поверхность сопряжения фиксирующей поверхности и свободной поверхности. Развал может быть оформлен порезкой, выполненной прямыми линиями, выпуклыми или вогнутыми дугами и их комбинациями. Поверхность развала может быть оформлена рисунком, нанесенным методом гравировки

ОФОРМЛЕНИЕ РАЗВАЛА

Оформление развала

ФИКСИРУЮЩАЯ ПОВЕРХНОСТЬ ячейки – элемент, отвечающий за фиксацию продукта от горизонтальных перемещений

ФИКСИРУЮЩАЯ ПОВЕРХНОСТЬ ячейки – элемент, отвечающий за фиксацию продукта от горизонтальных перемещений

ДНО ЯЧЕЙКИ является опорной поверхностью для кондитерского изделия

ДНО ЯЧЕЙКИ является опорной поверхностью для кондитерского изделия

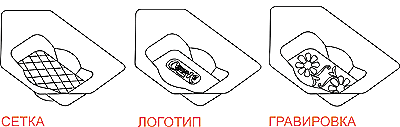

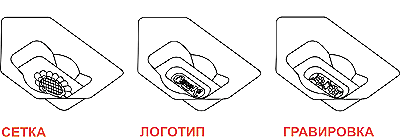

ОФОРМЛЕНИЕ ДНА ЯЧЕЙКИ

ОФОРМЛЕНИЕ ДНА ЯЧЕЙКИ

СТОЙКА – элемент, предназначенный для компенсации разницы в высоте отдельных кондитерских изделий, расположенных в одной упаковке. Форма стойки ячейки может повторять форму самой ячейки или иметь вид различных геометрических фигур. Стойка формируется с помощью направляющей, роль которой выполняет контур стойки, и образующих линий

ФОРМЫ СТОЙКИ

ФОРМЫ СТОЙКИ

ДНО СТОЙКИ ДНО СТОЙКИ
Расстояние от дна стойки до верхнего элемента коррекса – рамки, формирует габаритный размер коррекса по высоте

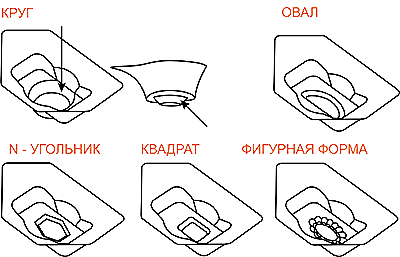

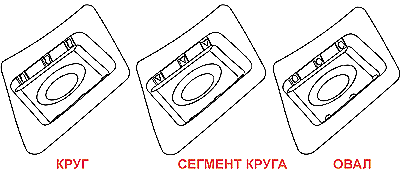

ФОРМЫ ДНА СТОЙКИ

ФОРМЫ ДНА СТОЙКИ

ФИКСАТОРЫ * – элементы, расположенные на фиксирующей поверхности ячейки, позволяющие вкладывать в одинаковые ячейки продукты с относительно большими допусками на горизонтальные размеры. Надежная фиксация продукта в ячейке позволяет исключить его выпадение

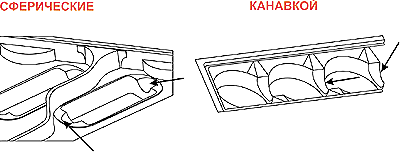

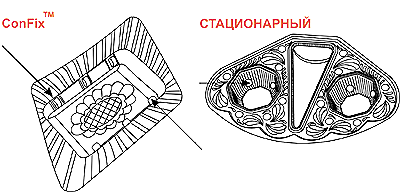

ТИП ФИКСАТОРОВ

Тип фиксаторов

ФОРМА ФИКСАТОРОВ

ФОРМА ФИКСАТОРОВ

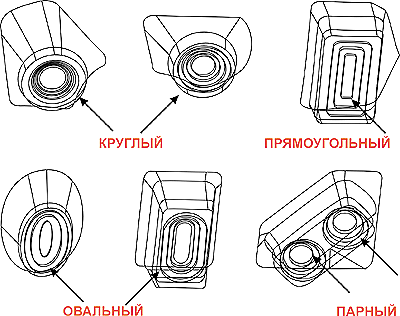

КОМПЕНСАТОР* – элемент, альтернативный традиционной стойке. Располагается на плоскости донышка ячейки и конструктивно состоит из нескольких пирамидально направленных вверх ступеней

КОМПЕНСАТОР* – элемент, альтернативный традиционной стойке. Располагается на плоскости донышка ячейки и конструктивно состоит из нескольких пирамидально направленных вверх ступеней

* Патент на изобретение принадлежит компании «Основание».

ВЫЕМКИ– элементы для дополнительного удобства извлечения продукта из ячейки. Выемки располагаются на развале ячейки, частично включая и фиксирующую поверхность ячейки

ВЫЕМКИ– элементы для дополнительного удобства извлечения продукта из ячейки

РЕБРА ЖЕСТКОСТИ – элементы архитектуры коррекса, служащие для придания всей конструкции необходимых физико-механических свойств

РЕБРА ЖЕСТКОСТИ – элементы архитектуры коррекса, служащие для придания всей конструкции необходимых физико-механических свойств

СВОБОДНАЯ ПОВЕРХНОСТЬ - является поверхностью, свободной от ячеек и несущей элементы оформления

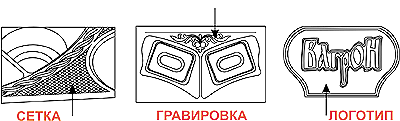

ОФОРМЛЕНИЕ СВОБОДНОЙ ПОВЕРХНОСТИ

ОФОРМЛЕНИЕ СВОБОДНОЙ ПОВЕРХНОСТИ

ОКАНТОВКА – элемент оформления и элемент дополнительной жесткости, разграничивающий развал ячейки и свободную поверхность. Окантовкой могут оформляться как единичные ячейки, так и их группы

ОКАНТОВКА – элемент оформления и элемент дополнительной жесткости, разграничивающий развал ячейки и свободную поверхность

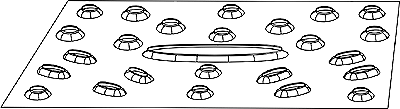

ОГРАНИЧИТЕЛИ - элементы конструкции, предназначенные для облегчения разделения коррексов при штабелировании

ОГРАНИЧИТЕЛИ - элементы конструкции, предназначенные для облегчения разделения коррексов при штабелировании



КРЫШКА-ФИКСАТОР – пластиковый вкладыш, дополнительно фиксирующий некоторые типы изделий в коробке между ее крышкой и коррексом

КРЫШКА-ФИКСАТОР – пластиковый вкладыш, дополнительно фиксирующий некоторые типы изделий в коробке между ее крышкой и коррексом

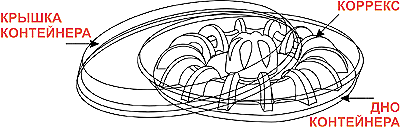

КОРРЕКС-КОМПЛЕКТ состоит из контейнера и вложенного в него коррекса

КОРРЕКС-КОМПЛЕКТ состоит из контейнера и вложенного в него коррекса

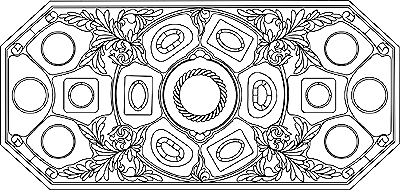

КРЕАТИВ ПРОДУКТА является совокупностью таких качеств как:
Название продукта;
Свойства пленки (цвет, тип окрашивания, тип поверхности);
Расположение ячеек;
Оформление свободной поверхности (гравировка, логотип, узор).

Оформление свободной поверхности (гравировка, логотип, узор).

Автор: С.М.Томасов, ООО "Основание-2"

Все права на объект интеллектуальной собственности, созданный 26 февраля 2003г. принадлежат исключительно ООО "Основание-2". Свидетельство РАО №6656
